Cấu tạo của cáp điện 3 pha

Cáp điện 3 pha là thành phần thiết yếu trong hệ thống điện 3 pha, được sử dụng phổ biến trong các ứng dụng công nghiệp và nhà máy sản xuất, nơi có nhu cầu truyền tải điện năng lớn đến các thiết bị và máy móc công suất cao. Điện 3 pha bao gồm ba dây nóng và một dây lạnh, kết nối với nhau theo hai kiểu cấu trúc chính: hình sao hoặc hình tam giác.

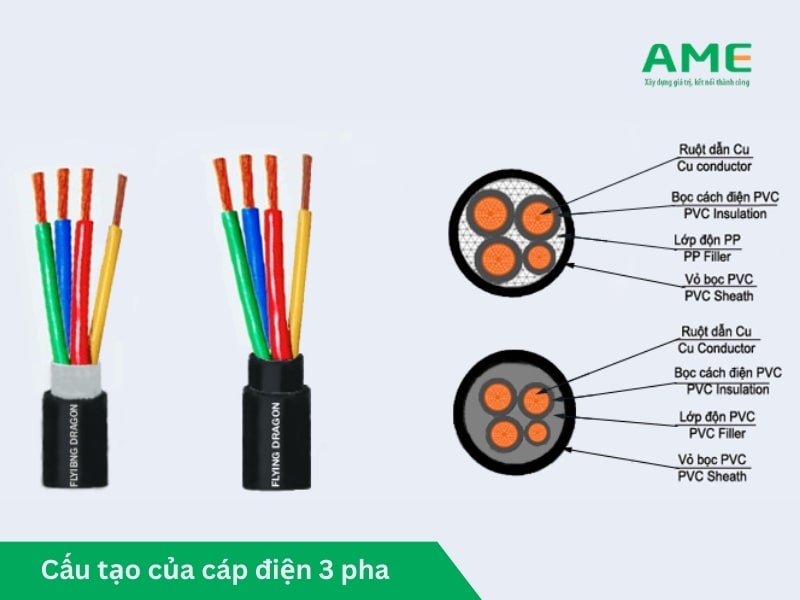

Cấu tạo của cáp điện 3 pha bao gồm ba lớp chính, mỗi lớp có vai trò quan trọng trong việc đảm bảo tính an toàn của sản phẩm:

• Lõi dẫn điện: Lõi dây dẫn trong cáp điện 3 pha thường được làm bằng đồng, một vật liệu có khả năng dẫn điện cực tốt. Đồng có độ bền cao, giúp cáp duy trì hiệu suất ổn định dù đã hoạt động trong suốt thời gian dài.
• Lớp cách điện: Lớp cách điện bên ngoài lõi dẫn thường được làm từ nhựa PVC cao cấp. Lớp nhựa này có tác dụng ngăn không cho dòng điện rò rỉ ra ngoài, đồng thời bảo vệ người sử dụng khỏi nguy cơ điện giật. Chất liệu PVC cũng có khả năng chịu nhiệt tốt, giúp cáp hoạt động an toàn trong điều kiện môi trường khắc nghiệt.
• Lớp bảo vệ: Lớp bảo vệ bên ngoài cáp cũng được làm từ nhựa PVC, giúp bảo vệ lõi dây khỏi các tác động từ môi trường xung quanh như độ ẩm, hóa chất hoặc tác động từ ngoại lực trong quá trình sử dụng. Lớp bảo vệ này không chỉ giúp gia tăng tuổi thọ của cáp mà còn đảm bảo an toàn cho người sử dụng.

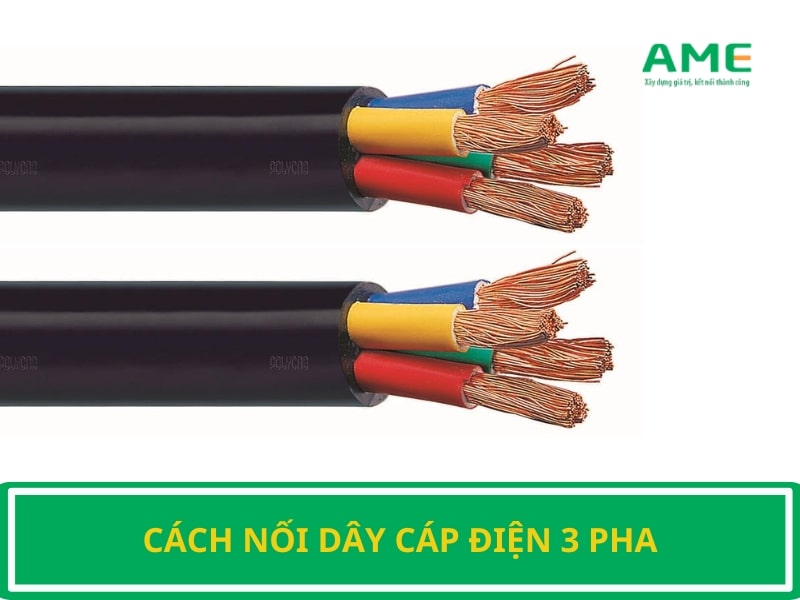

Hình ảnh: Cấu tạo dây cáp điện 3 pha



Hướng dẫn cách nối dây cáp điện 3 pha chi tiết

Việc nối dây cáp điện 3 pha không chỉ giúp duy trì hoạt động ổn định của các thiết bị mà còn đảm bảo an toàn cho người sử dụng. AME Group sẽ hướng dẫn chi tiết cho bạn các bước nối dây cáp điện 3 pha phổ biến nhất.

Nối dây cáp điện 3 pha 4 dây

Hệ thống điện 3 pha 4 dây thường được sử dụng trong các công trình công nghiệp, nơi cần cung cấp điện năng lớn và ổn định. Hệ thống này bao gồm ba dây pha (L1, L2, L3) và một dây trung tính (N). Trong đó, ba dây pha mang điện áp giống nhau nhưng lệch pha nhau khoảng 120 độ, giúp điện năng được phân phối đồng đều và hiệu quả.

Khi nối loại cáp điện 3 pha 4 dây, bạn cần phân biệt rõ các dây pha và dây trung tính. Dây trung tính không mang điện áp mà chỉ đóng vai trò là vật dẫn dòng điện trở lại nguồn, do đó việc kết nối đúng các dây pha và dây trung tính rất quan trọng để tránh tình trạng dây điện bị đoản mạch hoặc rủi ro cháy nổ.

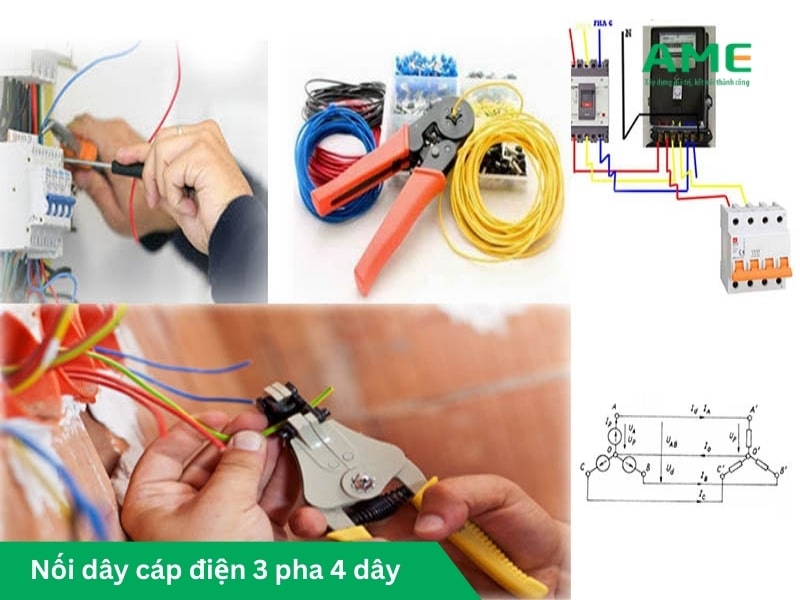

Hình ảnh: Nối dây cáp điện 3 pha 4 dây

Các bước nối dây cáp điện 3 pha 4 dây sẽ được chia thành 3 bước chính:

• Bước 1: Trước khi bắt đầu nối, bạn cần kiểm tra các dây pha và dây trung tính. Dây pha thường có màu sắc khác nhau, ví dụ như L1 có thể là đỏ, L2 là vàng, L3 là xanh, còn dây trung tính (N) thường là màu trắng hoặc xám.
• Bước 2: Các dây pha (L1, L2, L3) được nối với nhau tại các thiết bị điện như động cơ, máy phát điện hoặc tủ điện.
• Bước 3: Dây trung tính sẽ được nối với các thiết bị yêu cầu điện áp trung tính, như các thiết bị trong gia đình. Dây này không được nối trực tiếp với các thiết bị có công suất lớn, mà chỉ kết nối với các mạch phụ.

Cách nối này giúp tạo ra một hệ thống điện 3 pha ổn định và phân phối điện năng hiệu quả, đồng thời giảm thiểu nguy cơ mất điện và tuân thủ đúng quy định an toàn cháy nổ.

Nối dây cáp điện 3 pha 380V

Điện áp 3 pha 380V là điện áp chuẩn được sử dụng phổ biến trong các hệ thống điện công nghiệp tại Việt Nam. Để nối dây cáp điện 3 pha 380V, người dùng cần đảm bảo các kết nối chính xác giữa dây pha và dây trung tính, đồng thời lựa chọn các thiết bị điện phù hợp với mức điện áp này.

Trong hệ thống điện 3 pha 380V, mỗi dây pha có điện áp dao động khoảng 220V so với dây trung tính, nhưng điện áp giữa các dây pha là 380V. Điều này giúp các thiết bị công nghiệp có thể hoạt động ổn định mà không lo lắng bị quá tải.

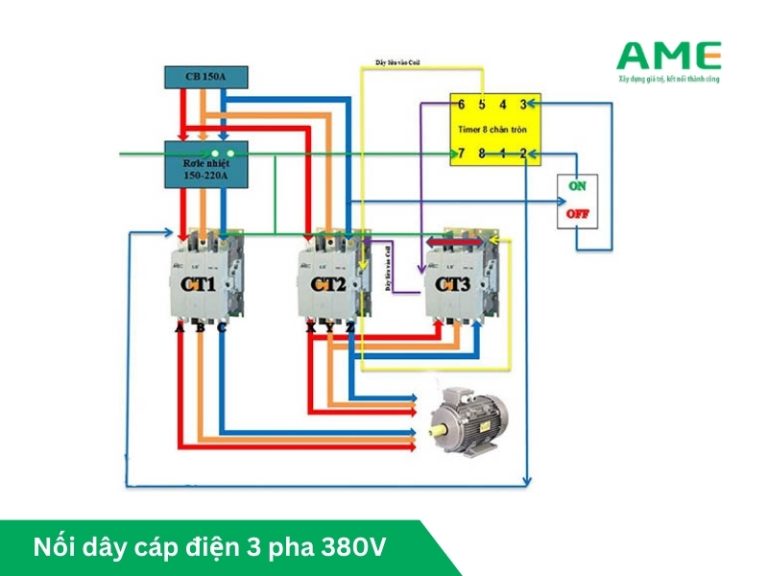

Hình ảnh: Nối dây cáp điện 3 pha 380V

Các bước nối dây cáp điện 3 pha 380V:

• Bước 1: Tương tự như hệ thống 3 pha 4 dây, bạn cần phân biệt rõ ràng dây pha và dây trung tính. Các dây pha sẽ nối với nhau để tạo thành mạch điện chính, trong khi dây trung tính sẽ nối với các thiết bị cần có sự ổn định điện áp.
• Bước 2: Các thiết bị công nghiệp như máy móc, động cơ sẽ được nối trực tiếp với các dây pha. Nếu cần thiết, bạn có thể sử dụng bộ bảo vệ điện để đảm bảo an toàn trong quá trình sử dụng.
• Bước 3: Trước khi vận hành hệ thống, hãy kiểm tra lại toàn bộ mạch điện để đảm bảo không có sự cố điện áp, ngắt mạch hay nguy cơ quá tải.

Nối điện 3 pha hình tam giác

Một trong những phương pháp phổ biến trong hệ thống điện 3 pha là nối điện theo hình tam giác. Đây là cách kết nối giữa các động cơ hoặc thiết bị 3 pha để đảm bảo nguồn điện được phân phối đều và ổn định. Cấu trúc nối hình tam giác giúp tăng hiệu suất làm việc của động cơ và hạn chế sự hao tổn điện năng.

Trong cách nối điện 3 pha hình tam giác, các đầu dây pha sẽ được nối với nhau thành ba điểm X, Y, Z, tạo thành một hình tam giác. Các dây pha nối giữa các thiết bị theo nguyên lý ba pha, giúp giảm thiểu dòng điện khi khởi động động cơ.

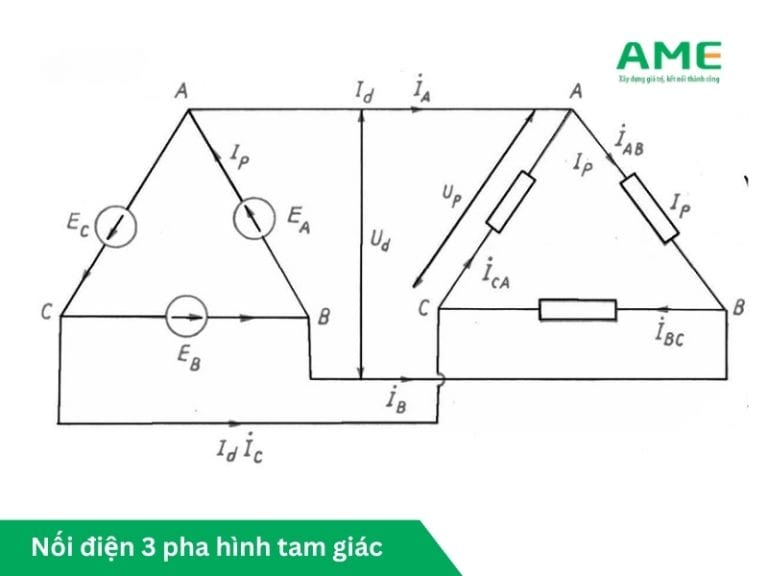

Hình ảnh: Nối điện 3 pha hình tam giác

Các bước nối điện 3 pha hình tam giác:

• Bước 1: Đầu tiên xác định các điểm X, Y, Z từ ba dây pha của hệ thống điện 3 pha. Các điểm này sẽ được nối với nhau để hình thành mạch điện tam giác.
• Bước 2:Kết nối các dây pha giữa các thiết bị theo hình tam giác, đảm bảo rằng mỗi điểm X, Y, Z nối với các đầu dây tương ứng.
• Bước 3: Sau khi hoàn tất việc nối dây, kiểm tra mạch điện để đảm bảo không có lỗi kết nối và điện năng được phân phối đều giữa các pha.

Với phương pháp nối điện theo hình tam giác, bạn sẽ tận dụng được lợi thế về điện áp và giảm được hao tổn năng lượng, giúp động cơ vận hành hiệu quả hơn. Phương pháp này còn đặc biệt phù hợp và được ưa chuộng với các động cơ công suất lớn trong các lĩnh vực công nghiệp.



Lưu ý khi nối dây cáp điện 3 pha

Khi thực hiện việc nối dây cáp điện 3 pha, sự chính xác và an toàn là yếu tố quan trọng nhất. Dưới đây là một số lưu ý cần thiết để đảm bảo hệ thống điện hoạt động ổn định và tránh các sự cố không mong muốn.

• Phân biệt rõ các loại dây: Trước khi bắt tay vào việc nối dây đúng cách, bạn cần xác định chính xác các dây pha L1, L2, L3 và dây trung tính.
• Chú ý đến điện áp và tải điện: Các thiết bị điện trong hệ thống 3 pha có thể yêu cầu mức điện áp và công suất khác nhau. Bạn cần phải đảm bảo rằng các dây điện và thiết bị đều phù hợp với điện áp 380V hoặc các mức điện áp khác như 220V, 110V.
• Kiểm tra chất lượng dây cáp: Chỉ sử dụng dây cáp có chất lượng tốt và đúng tiêu chuẩn, tránh tình trạng dây bị đứt hoặc hư hỏng gây ra sự cố mất điện hoặc điện giật.
• Lắp đặt đúng cách: Các kết nối cần được thực hiện chắc chắn, đảm bảo không có mối nối lỏng lẻo, vì điều này có thể gây ra tình trạng quá nhiệt hoặc chập mạch.
• Thực hiện kiểm tra định kỳ: Sau khi nối, bạn nên kiểm tra lại hệ thống điện thường xuyên để phát hiện kịp thời các dấu hiệu hư hỏng hoặc mất an toàn, từ đó đưa ra các biện pháp sửa chữa kịp thời.

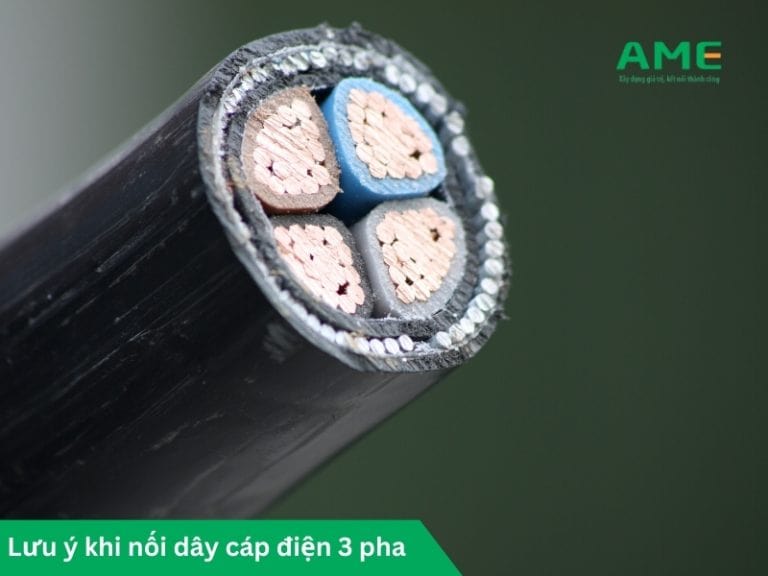

Hình ảnh: Những lưu ý khi nối dây điện 3 pha
